12. Пистолет 08 (Борхардт Люгер)
Рис. 79. Пистолет 08Практическая скорострельность пистолета — до 40 выстрелов в минуту. Дальность меткой стрельбы — 25 м. Калибр — 9 мм. Магазин рассчитан на 8 патронов.
Как зарядить пистолетВозьмись правой рукой за рукоятку, а указательный палец положи вдоль спусковой скобы.
Нажми большим пальцем левой руки на защелку магазина и вынь левой рукой пустой магазин.
Поставь пистолет на боевой взвод, для чего оттяни шарнир и отпусти его.
Поставь пистолет на предохранитель, для чего поверни предохранитель на себя. При этом откроется надпись «Gesichert», что означает «безопасно».
Вложи магазин в рукоятку пистолета пулями вперед.
Оттяни шарнир кверху и назад доотказа и отпусти его, чтобы затвор вернулся в прежнее положение и дослал патрон в патронник.
Как разрядить пистолетПоверни предохранитель на себя.
Нажми большим пальцем левой руки на защелку магазина и вынь магазин из рукоятки.
Прикрои мизинцем правой руки отверстие рукоятки снизу.
Оттяни шарнир левои рукой кверху и назад и нажми указательным пальцем на патрон, удерживаемый затвором.
Правой рукой подхвати патрон снизу.
Отпусти шарнир и дай затору занять переднее положение.
Поверни предохранитель от себя.
Оттяни левой рукой шарнир так, чтобы затвор отошел от переднего положения не более 1 см.
Нажми указательным пальцем правой руки на спусковой крючок и медленно отпусти шарнир
Вставь в рукоятку пустой магазин.
13. Станковый пулемет МГ-34

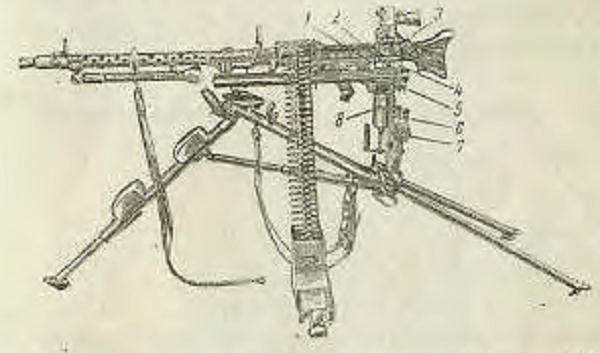

Рис. 80. Пулемет МГ-34, как станковый (на станке образца 1934 г.): 1 — основание оптического прицела; 2 — [зажим] прицела; 3 — оптический прицел; 4 — основание оптического прицела; 5 — кронштейн; 6 — кнопка [стакана]; 7 — маховичок подъемного механизма; 8 — кнопкаПулемет может быть использован как ручной (см. стр. 108—112), как станковый и как зенитный.
Дальность действительного огня станкового пулемета — до 2 000 м.
Огонь ведется очередями в 20—30 выстрелов и может вестись непрерывно до 250 выстрелов, после него надо заменить ствол.
Как зарядить пулемет с ленточным питаниемВыключи предохранитель, для чего нажми на пуговку предохранителя (с левой стороны спускового крючка). Появится буква «F», что означает «огонь».
Отведи рукоятку заряжания назад.
Вставь ленту с патронами к горловину патронника. Подхвати наконечник ленты другой рукой и продерни его в сторону доотказа.
Как зарядить пулемет с магазинным питаниемОтведи рукоятку заряжания назад и поставь ее на место.
Возьми магазин с патронами под ремешок так, чтобы красные цифры 0, 25, 50, 75 были обращены к тебе; вставь магазин горловиной в приемное окно крышки короба, введя переднюю часть магазина, а потом нажми на заднюю часть магазина вниз доотказа.
Как разрядить пулемет с ленточным питаниемОтведи рукоятку заряжания назад.
Открой крышку.
Сними ленту.
Закрой крышку.
Нажми па спусковой крючок.
Включи предохранитель, для чего нажми на пуговку предохранителя и продвинь ее назад, к себе; при этом появится буква «S», что означает «предохранитель».
Как разрядить пулемет с магазинным питаниемОтведи рукоятку заряжания назад доотказа.
Возьми магазин правой рукой под ремешок, прижми пальцами откидывающий рычаг к мага-зиму, подними магазин вверх и сними его (рис. 60).
Нажми на спусковой крючок.
Включи предохранитель.
Включи отпирающийся рычаг поворотом полуцилиндрической выточки вперед.
14. 50-мм германский миномет образца 1936 г.

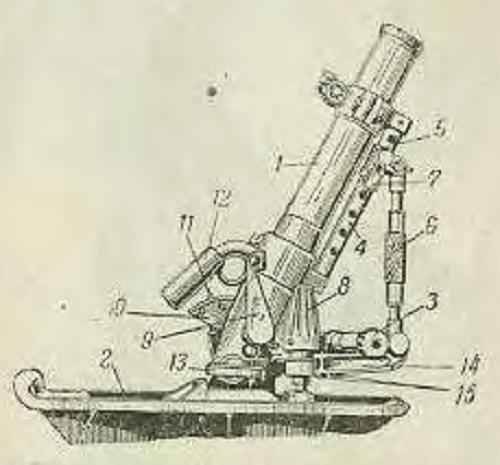

Рис. 81. 50-мм легкий германский миномет: 1 — ствол; 2 — опорная плита; 3 — рукоятка поворотного механизма; 4 — трубка; 5 — втулка; 6 — стяжная муфта подъемного механизма; 7 — защелка; 8 — рукоятка горизонтирующего механизма (правая); 9 — спусковая рукоять стреляющего приспособления; 10 — сектор; 11 — указатель шкалы углов возвышения; 12 — ручка для переноски миномета; 13 — ось; 14 — гайка; 15 — гайка
Вес миномета 14 кг, вес мины 900 г. Дальность стрельбы 60—520 м.
Миномет состоит из двух основных частей (рис. 82 и 83) — ствола с подъемным механизмом и опорной плиты с горизонтирующим и поворотным механизмами и имеет стреляющее приспособление. Для того чтобы выстрелить, надо после опускания мины в ствол произвести спуск стреляющего приспособления.

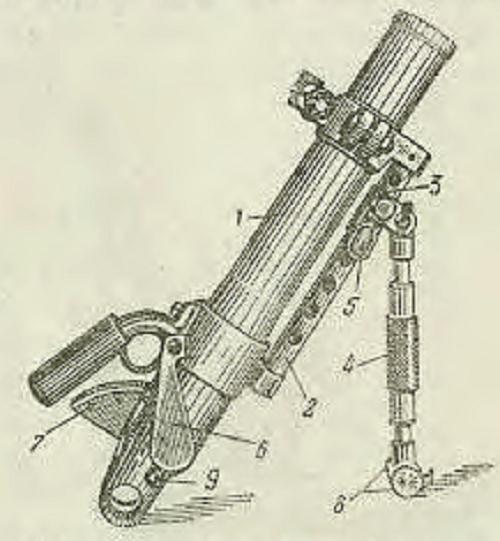

Рис. 82. Ствол с подъемным механизмом 50-мм германского миномета: 1 — ствол; 2 — трубка; 3 — втулка; 4 — стяжная муфта подъемного механизма; 5 — защелка; 6 — спусковая рукоять стреляющего приспособления; 7 — сектор; 8 — стаканчики; 9 — чека

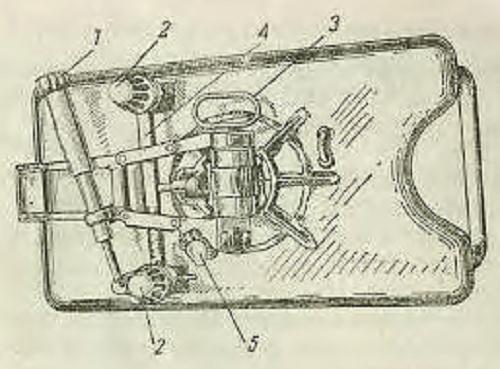

Рис. 83. Опорная плита с горизонтирующим и поворотным механизмами у 50-мм миномета: 1 — рукоятка поворотного механизма; 2 — рукоятка горизонтирующего механизма; 3 — ось; 4 — поперечная планка; 5 — крышка шарового уровня Осколочная мина (рис. 84) состоит из чугунного корпуса и стабилизатора. Боевой заряд мины состоит из хвостового патрона, который удерживается в трубке стабилизатора стопорным винтом. Мина взрывается от удара.

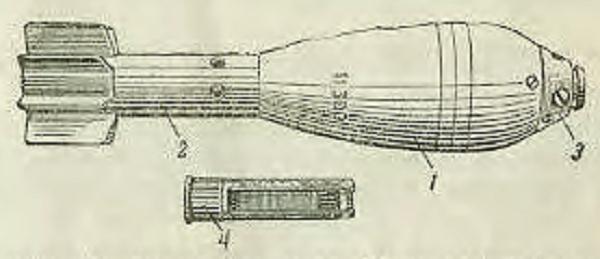

Рис. 84. Осколочная мина 50-мм германского миномета: 1 — корпус мины; 2 — стабилизатор; 3 — взрыватель; 4 — хвостовой патронКак установить миномет на огневой позицииВыбрав огневую позицию, поставь миномет на землю так, чтобы опорная плита была немного наклонена вперед; если нужно, подкопай грунт лопатой.
По белой полосе на стволе, передвигая опорную плиту, направь миномет в цель. При этом ствол миномета по отношению к опорной плите должен находиться в серединном положении.
Ударами черенка лопаты по плите осади плиту в землю так, чтобы ребра ее (на нижней стороне) углубились в землю.
Поставь указатель 11 (рис. 81) шкалы сектора 10 на «0» (на рисунке не показан).
Вращая рукоятку 8 горизонтирующего механизма и следя за шаровым уровнем, выровняй миномет (пузырек шаровогоуровня должен быть посредине).
Как навести миномет в цель и произвести выстрелУстановив миномет на огневую позицию, наведи его в цель, сначала грубо — по белой черте на стволе, а затем точно — по прицелу вращением рукоятки 3 (рис. 81) поворотного механизма.
Придай миномету угол возвышения соответственно дальности до цели. Для этого совмести указатель 11 с соответствующей цифрой на шкале сектора 10 (рис. 81), затем придай миномету угол возвышения: скачала грубо — передвижением втулки 5 по трубке 4 (рис. 81), затем точно, — вращением стяжной муфты 6.
Цифры на шкале 0, 100, 200, 300, 400 и 500 отвечают дальности до цели в метрах. Например, если дальность до цели 300 м, то указатель должен находиться против цифры 300 на шкале сектора.
Для того чтобы выстрелить, опусти мину со вставленным хвостовым патроном (стабилизатором вниз) в ствол и нажми на спусковую рукоять стреляющего приспособления (отводя спусковую рукоять на себя).
Выстрел производи лежа, наклонив голову как можно ближе к земле.
Во время стрельбы следи за тем, чтобы пузырек шарового уровня находился посередине. Если пузырек сбился, то подгони его к середине.
