Ниже приводится сравнительная таблица обозначений и названий основных типов американских авиадвигателей.

Условные обозначения и названия типов американских авиадвигателей Обозначение ВВС Фирма Фирменное название или обозначение R-3350 «Райт» «Дуплекс-Циклон» R-2800 «Пратг-Уитни» «Дабл-Уосп» R-2600 «Райт» GR-2600 R-1830 «Пратт-Уитни» «Туин-Уосп» R-1820 «Райт» «Циклон» V-1710 «Аллисон» V-1710 R-1340 «Пратг-Уитни» «Уосп» R-985 «Пратг-Уитни» «Уосп-Джуниор» R-975 «Райт» «Уэрлуинд»

Основные данные иностранного авиационного оружия (ЭИ № 13 (217), ноябрь 1943 г.)

Современное состояние стрелкового вооружения характерно применением оружия разнообразных калибров с сокращением количества типов одинакового калибра, применяемых в каждой стране.

В приведенной ниже таблице собраны основные данные авиационного оружия, устанавливаемого на самолетах США, Англии и Германии, участвующих в боевых операциях.

За немногими исключениями, данные по оружию взяты из описаний и фирменных материалов, вследствие чего соответствуют наиболее вероятным их значениям.

Следует отметить, что только на германских самолетах продолжают применяться различные типы оружия одного и того же калибра и назначения. Это отражает, по-видимому, переходный период.

Как видно из таблицы, германские турельные пулеметы MG-15 и MG-81 калибра 7,92 мм спроектированы под одни и те же патроны, но пулемет MG-81, имеющий непрерывное питание (легко изменяемое с правого на левое), более легкий по весу и к тому же допускающий по своей конструкции спаривание двух пулеметов на одну ручку управления, быстро вытесняет пулемет MG-15.

Германские пушки MG-FF и MG-151 калибра 20 мм спроектированы под различные патроны, причем пушка MG-FF, существующая в различных модификациях более 25 лет, даже в своих последних вариантах явно устарела и в неподвижных установках почти полностью заменена MG-151. В подвижных установках, благодаря своим габаритам и весу, пушка MG-FF продолжает применяться на многих современных германских самолетах.

Германские пушки калибра 30 мм (устанавливаются на самолетах Хеншель Hs-129) и 37 мм (устанавливаются на самолетах Ju-87D) встречаются сравнительно редко, причем 37-мм пушка представляет собой обычный зенитный образец, установленный на неподвижном лафете.

Рис. 1

Рис. 2

Модификация вооружения самолета Норт Америкен В-25 (ЭИ № 15 (222), декабрь 1943 г.)

В ЭИ № 10, 1943 г. помещены краткие сведения об установке на самолете Норт Америкен В-25Н пушки калибра 75 мм. В настоящее время имеются более подробные сведения об установке такой пушки на самолете Норт Америкен B-25G, который является переходным типом между вариантами В-25С и В-25Н.

На известном варианте самолета В-25С установлены: верхняя электрифицированная неубирающаяся турель с двумя пулеметами калибра 12,7 мм с запасом патронов по 400 шт.; нижняя электрифицированная убирающаяся турель с двумя пулеметами калибра 12,7 мм с запасом по 360 патронов и в носу самолета переставной подвижный пулемет калибра 7,62 мм с запасом 600 патронов.

В бомбовом отсеке установлены два кассетных держателя, допускающих разные варианты подвески бомб в пределах до 1400 кг или подвеску сбрасываемого дополнительного бака.

Бомбардировочный прицел, электрический щит серийного бомбосбрасывания, рычаг аварийного бомбосбрасывания и управления створками бомболюка расположены в кабине штурмана. Предусмотрено бомбосбрасывание на «актив» или «пассив».

На самолете B-25G в передней части фюзеляжа вместо одного пулемета калибра 7,62 мм, установленного на В-25С, поставлена одна 75-миллиметровая полуавтоматическая пушка типа М-4 с запасом в 21 снаряд и два неподвижных крупнокалиберных пулемета с запасом по 400 патронов на каждый пулемет (рис. 1, 2).

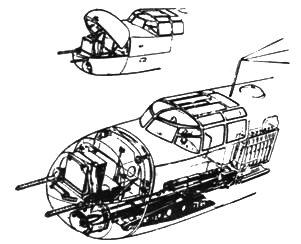

Установка такого мощного вооружения потребовала изменения конструкции передней части фюзеляжа и ликвидации кабины штурмана. Для удобства обслуживания оружия на земле верхняя часть носа фюзеляжа может быть откинута, открывая подход к пулеметам, патронным ящикам и к передней части пушки (рис. 3).

Основные данные авиационного оружия* Мелкокалиберные пулеметы Крупнокалиберные пулеметы Пушки калибра 15–20 мм Пушки калибра более 20 мм США Англия Германия США Германия США Англия Германия США Англия Германия № п/п Наименование характеристик Кольт- Браунинг неподвижный синхронный турельный Браунинг неподвижный синхронный турельный MG-15 турельный MG-17 неподвижный синхронный MG-81 турельный Кольт-Браунинг неподвижный синхронный турельный MG-131 турельный MG-131 неподвижный синхронный Испано М-2 неподвижная Испано МК-1 неподвижная MG-151 неподвижная синхронная MG-151 неподвижная синхронная MG-FF неподвижная MG-FF турельная М4-37 неподвижная М4-75 неподвижная МК-11 неподвижная МК-101 неподвижная Флак неподвижная (зенитная) 1 Калибр, мм 7,62 7,69 7,92 7,92 7,92 12,7 13 13 20 20 15 20 20 20 37 75 40 30 37 2 Темп стрельбы, выстр./мин 1000 1150 1000–1150 1000–1150 900-1000 550—650 900 900 600-700 650 700 700 520 520 132 одиночный выстрел 60 100 70 3 Начальная скорость, м/с 800 810 750-800 755-800 800 770 750 750 870 877 830-1030 705-805 600 600 610 500 615 760 1170 4 Длина оружия, мм 997 914,4 1078 1180 881 1290 1170 _ 2702 2500 1916 1766 1370 1460 2260 3577 3293 5 Максимальная ширина, мм 90 113 130 160 105 155 120 190 190 175 260 387 6 Максимальная высота, мм 130 150 150 149 — 160 230 — 105 — 180 180 185 225 483 7 Длина ствола, мм 607 609,6 600 600 500 914 550 550 1715 1710 1254 1104 822 822 1650 2812 2109 8 Число нарезов 4 5 4 4 4 8 S 8 9 9 8 8 9 9 12 24 12 20 9 Вес оружия, кг 9.75 9,9 10 10,1 6,6 29,26 16,96 — 52,2 49,5 42 42 28 33,5 96,6 405*** 137,5 273 10 Вес патрона, г 23,8 25,3 25,0 26,0 26,0 119 78,5 78,5 241 255 172 205 202 202 875 9349 1558 1273 11 Вес пули (снаряда)**, г 10,8 11,27 12,8 12,8 12,8 44,3 38,5 38,5 121,5 129,4 72 115 134 134 630 7000 1150 318 407 12 Вес порохового заряда, г 2,4 2,5 2,9 2,9 2,9 15 7,1 7,1 34,3 32 15 15 68,6 924 250 13 Метод подачи питания лента лента магазин лента лента лента лента лента магазин магазин лента лента магазин магазин магазин ручной магазин магазин лента 14 Вес звена, г 4,6 5 — 5 — 25 9,7 9,7 — — 18,5 18,5 — _ _ 15 Шаг звена, мм 13,6 14 — 17 — 21,3 23 23 — — 33 33 _ _ 16 Вес пустого магазина, кг - - 2,25 - - - - - 15,85 10,8 - - 8,2 2,77 0,4; 5,67 и 16,1 - 16,78 - - 17 Емкость магазина, шт - - 75 - - - - - 60 60 - - 60 15 5, 15 и 30 - 15 6 -
