БОЕВАЯ МАССА, т: 10.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 4,38, ширина — 2,23, высота — 2,23, клиренс — 0,3.
ВООРУЖЕНИЕ: 1 пушка «Тип 1» калибра 47 мм, 2 пулемёта «97».
БРОНИРОВАНИЕ, мм: лоб корпуса — 20, борт — 16, корма — 12, башня 16–20.
ДВИГАТЕЛЬ: «Тип 100», 6-цилиндровый, дизельный, воздушного охлаждения; мощность 150 л.с. при 2000 об/мин.
ХОДОВАЯ ЧАСТЬ (на один борт): шесть опорных катков, три поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное); подвеска — четыре опорных катка по типу Хара, два крайних с индивидуальной пружинной.
СКОРОСТЬ МАКС., км/ч: 50.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30–35, ширина рва, м — 2,1.
СРЕДНИЕ ТАНКИ
«2589»
В 1927 году параллельно с испытаниями английского среднего танка «Виккерс Мк С» и сборкой тяжёлого № 1, арсенал в Осаке («Осака Рикугун Дзохейшо») приступил к постройке танка № 2 (позже назван «87») массой 9,8 т. После изготовления опытных образцов решено было усилить бронезащиту и вооружение. В 1929 году на основе «Виккерс Мк С» и «87» разработали средний танк «2589» («89 Ко» или «И-го» — «первая модель»), ставший родоначальником серийных танков японского производства.
Танк имел классическую компоновку. Корпус и башня выполнялись клёпаными. Причём корпуса первых машин представляли собой прямую переделку «Виккерс Мк С». Бортовые ниши в средней части корпуса нависали над гусеницами. В башне устанавливалась 47-мм пушка, вскоре заменённая на 57-мм орудие «2590» («90», длина ствола 18,5 калибра, начальная скорость снаряда — 350 м/с, масса — 2,57 кг), в задней части башни слева — 6,5-мм пулемёт в шаровой опоре; такой же пулемёт крепился в шаровой опоре в лобовом листе корпуса справа. В бортах башни имелись лючки для стрельбы из личного оружия, на крыше — купол со смотровыми щелями. На крыше башни справа был смонтирован откидной купол командира («89 А»).

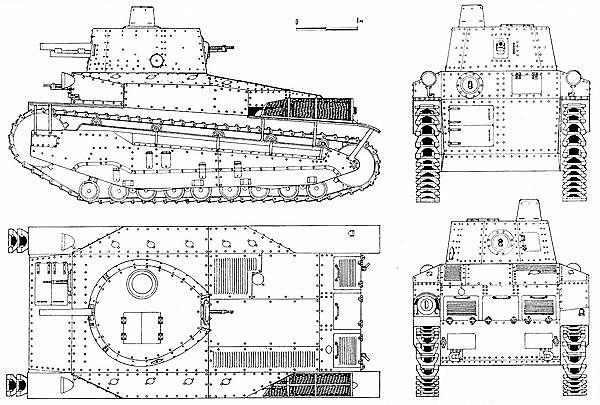

«2589»В кормовой части устанавливался карбюраторный двигатель «Даймлер», заменённый позже двигателем «Мицубиси», созданным на основе авиационного. Выхлопная труба с глушителем выводилась с левого борта. Ходовая часть прикрывалась бронеэкранами. Из 9 опорных катков малого диаметра 8 были сблокированы на тележках с балансирной подвеской, а передний имел независимую подвеску. Поддерживающие ролики крепились на балке. Направляющее колесо имело зубчатые венцы подобно ведущему. Танк оснащался фарами с регулируемым изнутри корпуса наклоном. Средств связи не было.
Производство танка вели арсенал в Нагойя, заводы «Токио Гасу Дэнки», «Исикавадзима», «Мицубиси». Первую машину собрали в 1931 году.
Годом позже по опыту эксплуатации в Маньчжурии «89» был модернизирован: установлены более прочные мелкозвенчатые гусеницы, изменены ведущее колесо и форма бронировки ходовой части, лобовой лист корпуса выполнен в виде единого наклонного листа. Изменились также крепление орудия в башне и форма купола. Под пулемётной установкой находилась откидная на петлях дверь. Танк получил обозначение «89 Оцу» («второй»), известен также как «89В», а главным её производителем стала фирма «Мицубиси». Однако узлы и агрегаты для танка выпускал также ряд других фирм в Японии («Кобэ Сейкошо», «Нихон Сейкошо») и Маньчжурии, что сказывалось даже на внешнем виде танков после многочисленных ремонтов. С учётом холодных погодных условий Маньчжурии решено было переоснастить танк дизелем. В 1933 году на вагоностроительном заводе Кавасаки в Кобэ началось производство дизелей для тракторов и танков; тогда же «Мицубиси» опробовала дизель на среднем «89». С 1936 года на «89 Оцу» стали серийно устанавливать 6-цилиндровые 120-сильные (при 1800 об/мин) дизели «Мицубиси» воздушного охлаждения. Запас хода увеличился до 200 км. Для более жаркого климата предполагалась система жидкостного охлаждения.

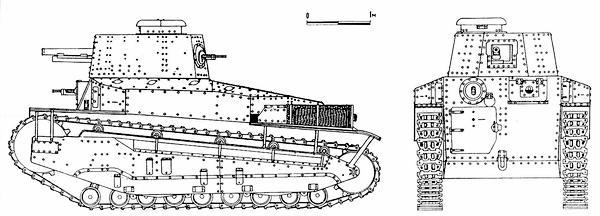

«2589 Оцу»ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДНЕГО ТАНКА «2589 Оцу»БОЕВАЯ МАССА, т: 14.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 5,85 (6,36 — с хвостом), ширина — 2,15, высота — 2,6, клиренс — 0,48.
ВООРУЖЕНИЕ: 1 пушка «90» калибра 57 мм, 2 пулемёта «91» калибра 6,5 мм.
БОЕКОМПЛЕКТ: 100 выстрелов, 2745 патронов.
БРОНИРОВАНИЕ, мм: лоб корпуса — 17, борт — 11, башня — 11–15.
ДВИГАТЕЛЬ: «Мицубиси», 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 115 л.с. при 1800 об/мин.
ТРАНСМИССИЯ: коробка передач (4+1).
ХОДОВАЯ ЧАСТЬ (на один борт): 9 опорных катков, сблокированных на подрессоренных тележках, 4 поддерживающих ролика, ведущее колесо заднего расположения (зацепление цевочное); подвеска — смешанная, пружинная; гусеница мелкозвенчатая, с одним гребнем, шириной 305 мм, шаг трака 150 мм.
СКОРОСТЬ МАКС., км/ч: 27.
ЗАПАС ХОДА, км: 160.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 34; ширина рва, м — 2,5; высота стенки, м — 0,83; глубина брода, м — 1,0.

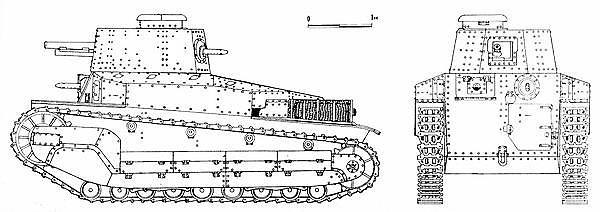

«2594»В то же время начали выпускать следующую модификацию, на которой мощность дизеля увеличили до 160 л.с., четырехскоростную коробку передач дополнили понижающей передачей. Место механика-водителя было перенесено вправо, установка лобового пулемёта — влево, увеличен входной люк. В ходовой части пять поддерживающих роликов заменены четырьмя, убрана балка, траки из стали с присадкой марганца получили развитые грунтозацепы. Для преодоления широких рвов сзади крепился откидной «хвост». Эта модификация часто проходит в литературе под обозначением «94».
В 1937 году орудие «90» было заменено на 57-мм «2597» («97») Осакского арсенала с длиной ствола 18,5 калибра. Снаряды — осколочно-фугасные (выстрелы с бронебойными снарядами вошли в боекомплект орудия позже).
Всего с 1925 по 1937 год выпустили 230 танков серии «89». В целом это была устаревшая для 30-х годов конструкция с недостаточными для среднего танка бронезащитой и подвижностью. Все танки типа «89» применялись в Китае и на Халхин-Голе, включались в состав десантных отрядов, вплоть до 1944 года воевали на Филиппинах. На шасси «89» была разработана опытная самоходная 75-мм пушка с установкой в лобовом листе корпуса.
«2597» («ЧИ-ХА»)
Во второй половине 30-х годов в Японии пересмотрели требования к средним танкам и приступили к разработке более манёвренных образцов, вооружённых 47-, 75- и 77-мм пушками. В 1936 году были разработаны два прототипа такого танка: 9,8-тонный «Чи-ни» («средний четвёртый») арсенала в Осаке и 15-тонный «Чи-ха» («средний третий») фирмы «Мицубиси». Поскольку японский Генеральный штаб сухопутных войск предпочитал танки поменьше весом и подешевле в производстве, то главным претендентом считался «Чи-ни». Однако с началом войны с Китаем выбор пал на более мощный «Чи-ха», принятый в 1937 году на вооружение как «2597» и ставший основой японских танковых сил второй мировой войны. Массовое производство «Чи-ха» начала компания «Мицубиси» после окончания активных боёв в Китае, субподрядчиками выступали фирмы «Хитачи Сейсакуси» и «Нихон Сейкошо». Всего до 1942 года было выпущено 1200 этих танков.
Компоновкой «Чи-ха» напоминал «Ха-го», но имел двухместную башню. В отделении управления размещались механик-водитель (справа) и стрелок (слева); в башне справа от пушки командир, слева — заряжающий. Корпус и башня были клёпаными. Корпус имел бортовые ниши, наклонный двухскатный верхний лобовой лист. Башня выполнялась с лёгкой конусностью и кормовой нишей. На крыше башни располагался купол командира с большим двухстворчатым люком, слева от него — двухстворчатый люк заряжающего. Механик-водитель имел лючок в крыше рубки, стрелок — люк в крыше корпуса. Горизонтальные смотровые щели были прорезаны в щитке окна рубки и её выгнутых скулах.
