Тактико-технические элементы броненосных фрегатов русского флота Тактико-технические элементы Название корабля, год спуска на воду или разработки проекта "Севастополь" 1860 г. "Севастополь" 1864 г. "Петропавловск" 1865 г. "Минин" 1865 г. Проект И.С. Дмитриева 1869 г. Нормальное водоизмещение, т 5274 6135 6040 5790 7816 Длина по ГВЛ, м 91,5* 92,9 89,7 90,9 97,6 Ширина, м 15,35 15,9 17,1 14,95 177 Осадка, м носом 6,76 7,37 6,91 5,98 6,71 кормой 7,32 7,93 7,47 7,2 7,32 Индикаторная мощность машин, л.с. 2500 3088 2805 4000 6600 Скорость, уз. 12 14 11,8 14 14 Запас угля, т 400 500 375 Нет сведений 1100 Бронирование, мм Борт - 76-114 76-114 140 — 178 152 — 229 каземат - 114 114 - 254 башни - - - 152 254 Вооружение: число орудий-калибр, мм 54 — 196 16 — 203 21 — 203 4 — 280 4 — 280 4 — 173 1 — 152 1 — 152 2 — 152 4 — 152 10 — 87 10 — 87 Масса бортового залпа, кг 559,4 744 998 970 1008 Экипаж, чел. Нет сведений 609 679 Нет сведений Нет сведений Площадь парусов, кв. м. - 2309 Нет сведений - 3497 Стоимость корпуса и машины, тыс. руб. - 2028,5 1777,1 - Нет сведений

* Длина между перпендикулярами

По фрегату "Севастополь"

Начальство Кронштадтского порта сделало распоряжение об устройстве для машинного люка этого фрегата задвижных боевых решеток из рельсового железа, по примеру фрегата "Петропавловск", на котором решетки такие сделаны по чертежу устроенных на итальянском фрегате "Афондаторе". Но оказалось, что таких решеток для фрегата "Севастополь" сделать не представлялось возможности потому, что на нем полубимсы и карленгсы машинного люка деревянные, а на "Афондаторе" — железные; почему для защиты машины фрегата "Севастополь" от навесных выстрелов проектировано было устроить боевую решетку из рельсового железа не задвижную, а съемную в 8 частях.

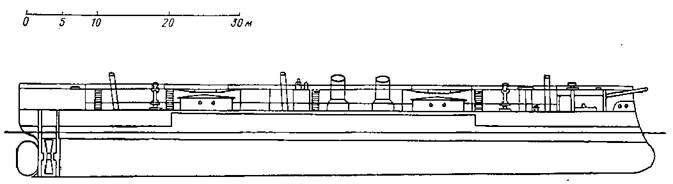

Боковой вид броненосного фрегата "Минин", (проект переоборудования корабля в 1867 г.)

Литература и источники

1. ЦГА ВМФ, ф. 163, on. I, д. 22, л. 69-об.; ф. 158, оп. 2, д. 2367, л. 245; ф. 161, oh. 1, д. 388, л. 3; ф. 161, on. 1, д. 1507; ф. 164, on. I, д. 389, л. 15-22-об.; ф. 876, оп. 232, д. 332; ф. 417, on. 1, д. 233, л. 35; ф. 421, on. 1, д. 17, л. II, д. 146, л. 10–15.

2. Морской сборник* 1848, № 5, с. 154–157.

3. Обзор деятельности морского управления в России 1855–1880 гг., Спб 1880, ч. I, с. 449–450.

4. Судовой список, СПб., 1864, с. 12–17.

5. Отчет по Морскому ведомству за 1867 год. СПб., 1862, с. 11–13.

6. Судостроение, 1976, № 12, с. 47; 1979, № 3, с. 64.

7. Морской сборник, 1868, № 10, официальный отдел, с. 32–34.

8. А. Лурье, А. Маринин. Адмирал Г.И. Бутаков. М., 1954, с. 122–123, 135.

Броненосные батареи

И.И.Черников
