Комплекс 9К11 в штатном исполнении может эксплуатироваться в условиях влажного тропического климата.

При эксплуатации в этих условиях необходимо защищать комплекс от воздействия прямых солнечных лучей, а в период дождей предохранять от попадания осадков на элементы комплекса.

Нормальная эксплуатация комплекса обеспечивается при температуре нагрева элементов комплекса не выше +55 °C.

Располагая комплекс на огневой позиции, необходимо защитить снаряды 9М14М с пусковыми установками 9П111П и пульт управления 9С415 от воздействия прямых солнечных лучей и атмосферных осадков, используя при этом местные условия, имеющиеся маскировочные средства, тенты светлых тонов с учетом необходимости маскировки и другие подручные средства.

При нахождении элементов комплекса на огневой позиции необходимо:

— проводить ежедневный осмотр комплекса с удалением с наружных поверхностей пыли, влаги и плесневых грибков;

— ежедневно контролировать внутренние поверхности разъемов, а также места стыков, не допуская в них появления и скопления влаги;

— включать пульт управления только после предварительной протирки его и разъемов сухой ветошью;

— следить, чтобы кабельная сеть и штепсельные разъемы не находились в воде.

На марше необходимо оберегать чемоданы-ранцы со снарядами и пульты управления от воздействия прямых солнечных лучей.

В период дождей необходимо заклеивать чемодан-ранец по разъему полиэтиленовой лентой из индивидуального ЗИПа.

Транспортирование комплекса в штатной укупорке на большие расстояния автотранспортом должно проводиться под тентами светлых тонов, кроме того, необходимо обеспечить защиту укупорочных ящиков от прямого воздействия осадков.

Складские помещения для хранения комплекса 9К11 в штатной укупорке должны иметь естественную или принудительную вентиляцию.

В складских помещениях ящики с комплексом 9К11 должны размещаться на стеллажах, обеспечивающих проветривание штабелей и свободный доступ для осмотра состояния наружных поверхностей укупорки.

При хранении элементов комплекса в штатной укупорке на открытых площадках необходимо защитить ящики от воздействия прямых солнечных лучей и атмосферных осадков. При этом должна быть обеспечена естественная вентиляция штабелей.

В случае укрытия ящиков брезентом или тентами не допускается скопление влаги на наружных поверхностях, при этом необходимо уделять особое внимание оборудованию площадок, которые должны быть расчищены и посыпаны гравием, щебнем или шлаком с толщиной слоя не менее 5 см, иметь водоотводящую канавку по всему периметру.

Ящики должны быть уложены на бруски с обеспечением зазора между поверхностями площадки и ящиков не менее 20 см.

Техническое обслуживание комплекса: текущее обслуживание (ТО), техническое обслуживание № 1 (ТО № 1) и техническое обслуживание № 2 (ТО № 2), а также регламентные проверки снарядов 9М14М при хранении и эксплуатации в условиях влажного тропического климата необходимо проводить в объеме, указанном в «Техническом описании и инструкции по эксплуатации комплекса 9К11» и «Техническом описании на снаряд 9М14М», при этом проверки должны проводиться вдвое чаще, чем предусмотрено инструкциями по эксплуатации, кроме проверок, проводящихся ежедневно.

38. ОСОБЕННОСТИ СТРЕЛЬБЫ В ПРЕДГРОЗОВЫХ И ГРОЗОВЫХ УСЛОВИЯХ ПОГОДЫ

При стрельбе в предгрозовых и грозовых условиях погоды необходимо:

— подобрать позицию с учетом качества грунта (желательно земляной грунт);

— из кармана 1 (рис. 24) вьюка вынуть штырь 3 со шнуром 2;

— легкими ударами бойка-приставки, поддерживая штырь, укрепить его;

— забить штырь до места крепления шнура заземления.

I

II

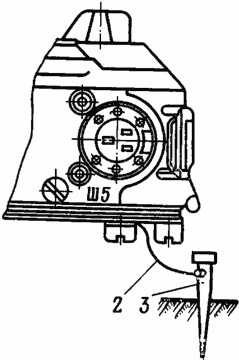

Рис. 24. Вид на карман для укладки заземления и схема заземления:

1 — карман 56.00.130; 2 — шнур заземления 01.00.050; 3 — штырь в сборе 01.00.040

Укладку проводить в следующем порядке:

— раскачать штырь, поворачивая его вокруг оси и покачивая в разные стороны;

— взяв за головку штыря рукой, вынуть его из грунта;

— штырь вложить в карман головкой к клапану.

Шнур заземления сложить змейкой (длина колена 100–130 мм) и вложить в карман.

ПРИЛОЖЕНИЯ

ПРИЛОЖЕНИЕ 1

ВЕДОМОСТЬ ИНДИВИЗУАЛЬНЫХ КОМПЛЕКТОВ ЗИП ПУЛЬТА УПРАВЛЕНИЯ И ЧЕМОДАНА-РАНЦА

Наименование ГОСТ, ТУ или обозначение чертежа Индивидуальный комплект Количество Место укладки Лампа МН 135 в; 0,16 а МРТУ2.СФ0.337.006 1 Пенал во вьюке № 1 Предохранитель ВП1-1; 2,0 а ОЮ0.480.003 ТУ 1 То же Предохранитель ВП1-1; 5,0 а ОЮ0.480.003 ТУ 1 То же Кисточка Ю-17.68.402 Сп 1 То же Салфетка 1 / 56-ЮЦЗУ-562 1 То же Пенал 52.00.020 1 Во вьюке № 1 Ключ 51.00.001 1 То же Боек-приставка 52.00.060 3 То же Спирто-глицериновая смесь В соотношении 85 % спирта этилового ректификованного СТУ57-227-64 и 15 % глицерина ГОСТ 6259-52 0,1 кг 52.00.050 Емкость для спирто-глицериновой смеси 52.00.050А (52.00.050) 1 Во вьюке № 1 Крышка 01.03.120 1 55.00.000 Крышка в сборе ФЮ6.178.030 1 55.00.000 Аккумуляторная батарея 11ФГ-400 ФЮ3.585.231 1 Штатная парковая укупорка Осушитель с колпачком Сб. 11/9Ш16 1 В пенале штатной парковой укупорки Светофильтр оранжевый 7-2/9Ш16 1 То же Винт М2×5-001 ГОСТ 1490-62 4 То же Замазка Нормаль Ю-10.98.002 0,02 кг То же Лента полиэтиленовая с липким слоем шириной 30 мм МРТУ6-05-1250~9 Не менее 10 м (без внутренней втулки) В чемодане-ранце

ПРИЛОЖЕНИЕ 2

ВЕДОМОСТЬ ГРУППОВОГО КОМПЛЕКТА ЗИП ЧЕМОДАНА-РАНЦА

Наименование ГОСТ, ТУ или обозначение чертежа Количество на 24 изделия Пусковая установка 01.000 1 Ремень 03.000 1 Катушка 00.010 1 Полотно 053 / 9Я641 3 Лента полиэтиленовая с липким слоем шириной 30 мм МРТУ6-05-1250-69 10 рулонов без внутренней втулки по 10 м в каждом Клей № 88 МРТУ38-5-880-66 0,3 кг Полинзобутилен П-20 ТУ МХП 1761-54Р 0,5 кг Уровень 01.070 1 Винт М4×8 ГОСТ 1491-62 3 Шайба 4-01 ГОСТ 11371-68 3 Штифт цилиндрический 2Г×6 ГОСТ 3128-60 3 Колпачок 01.036 3

ПРИЛОЖЕНИЕ 3

ИНСТРУКЦИЯ ПО ДЕГАЗАЦИИ И ДЕЗАКТИВАЦИИ КОМПЛЕКСА 9К11
