Карусельный вакуум-фильтр применяется для разделения грубодисперсных суспензий; состоит из ковшей в форме трапецеидальных секторов, собранных на кольцевой раме. Ковши связаны трубками с распределительным устройством, через которое удаляются фильтрат и промывная жидкость. Ковши вращаются вокруг вертикальной оси как единое целое. Каждый ковш состоит из корпуса, образующего вместе с дренажными пластинами и ФП рабочий орган Ф. Суспензия и промывная жидкость заливаются в ковш сверху. Для выгрузки осадка ковш автоматически поворачивается на 180° над местом выгрузки.

  Газовые Ф. относятся к непрерывно действующим аппаратам. По устройству их разделяют на Ф. с плоской фильтрующей поверхностью и батарейные. Газовый Ф. с плоской фильтрующей поверхностью представляет собой камеру, разделённую перфорированной решёткой, на которой помещают ФП в виде слоя песка, кварца и т.п., либо двумя скрепленными между собой перфорированными решётками, между которыми зажат спрессованный волокнистый материал (асбестовое волокно, стекловолокно, вата и т.п.). Газовый поток проходит через ФП и очищается от взвешенных в нём частиц. Через определённые промежутки времени ФП очищают или заменяют новой. Батарейный газовый Ф. (рукавный) имеет ФП, выполненную из ткани в виде рукава. Газовый поток вводится в Ф. и распределяется по рукавам. Очищенный газ удаляется через газоход, а отделённые частицы оседают на внутренней поверхности рукавов. Для удаления слоя осевших частиц имеется приспособление, встряхивающее рукава. Слой частиц сбрасывается в нижнюю часть фильтра и удаляется из аппарата шнеком. В качестве батарейного Ф. для очистки газов применяется также патронный Ф.

  См. также ст. Фильтрование, Водоочистка, Биофильтр, Бактериальные фильтры, Фильтр водопроводный, Фильтр обратный, Топливный фильтр.

  Лит.: Ветцель Б., Новейшие конструкции фильтров, М., 1965; Фильтры для жидкостей, М., 1965; Плановский А. Н., НиколаевП. И., Процессы и аппараты химической и нефтехимической технологии, 2 изд., М., 1972; Машины и аппараты химических производств, под ред. И, И. Чернобыльского, 3 изд., М., 1975.

  А. Ф. Кудряшов.

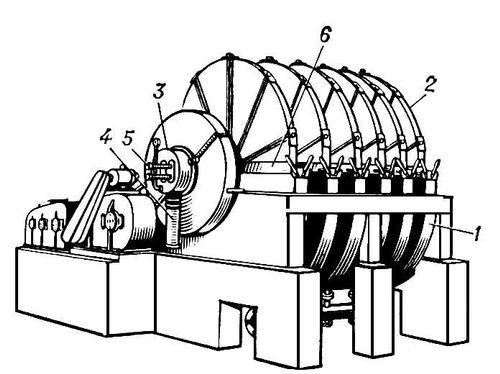

Рис. 2. Дисковый фильтр: 1 — секции; 2 — фильтрующие элементы — диски; 3 — распределительное устройство; 4 — трубопровод для соединения с источником вакуума и удаления фильтрата; 5 — трубопроводы для подачи сжатого воздуха; 6 — ножи для съёма осадка.

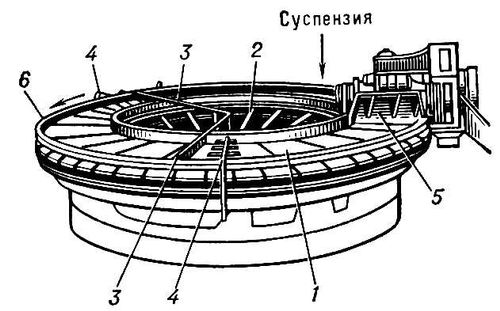

Рис. 4. Тарельчатый фильтр: 1 — фильтровальная ячейка; 2 — соединительная трубка; 3 — устройство для устранения трещин в осадке; 4 — устройство для распределения промывной жидкости; 5 — устройство для удаления осадка; 6 — борт.

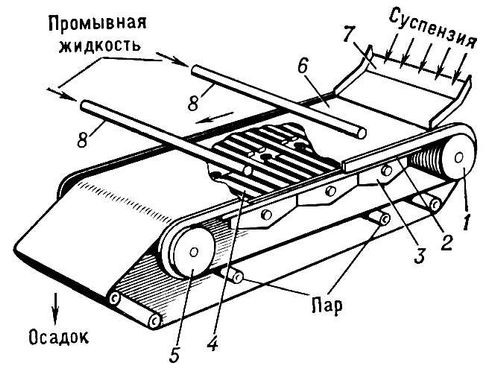

Рис. 3. Ленточный фильтр: 1 — натяжной барабан; 2 — стол; 3 — вакуум-камеры; 4 — бесконечная резиновая лента; 5 — приводной барабан; 6 — бесконечное полотно (фильтровальная перегородка); 7 — лоток для подачи суспензии; 8 — оросительные трубки.

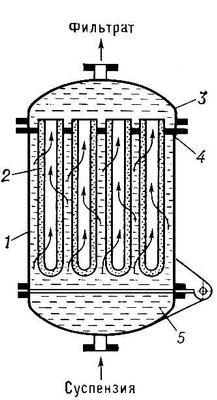

Рис. 1. Схема патронного фильтра: 1 — корпус; 2 — фильтровальная перегородка; 3 — крышка; 4 — решётка; 5 — откидное днище.

Фильтр акустический

Фильтр акусти'ческий, устройство для выделения определённой полосы частот из сложного звука; является акустическим аналогом электрического фильтра. Простейший Ф. а. – резонатор Гельмгольца (см. Резонатор акустический). Теория Ф. а. разработана методом электромеханических аналогий на основе теории электрических фильтров с использованием уже установленных для последних классификации и терминологии. Ф. а., пропускающие все частоты от нулевой до некоторой заданной, называются низкочастотными; высокочастотные Ф. а. пропускают все частоты выше заданной и не пропускают низких частот. Ф. а., пропускающие более или менее узкий диапазон частот между двумя заданными частотами, называются полосовыми.

  Низкочастотный Ф. а. (рис. 1, а) представляет собой совокупность одинаковых полостей, соединённых узкими трубками (электрический аналог, рис. 1, б). В первом приближении можно считать, что вся кинетическая энергия системы сосредоточена в воздухе, движущемся в трубках, а потенциальная – связана с упругой деформацией воздуха в полостях. Верхняя граница полосы пропускания этого Ф. а.: , где S и l площадь поперечного сечения и длина трубки, V – объём полости, с – скорость звука в воздухе.

  Высокочастотный Ф. а. (рис. 2, а) состоит из узкой трубы с просверленными в ней на одинаковом расстоянии отверстиями (электрический аналог, рис. 2, б). В этой системе кинетическая энергия сосредоточена в воздухе, движущемся вблизи отверстий, а потенциальная связана с воздухом в трубе. Под действием низкочастотных составляющих поля воздух в отверстиях интенсивно колеблется, поэтому для этих составляющих в системе происходит «короткое замыкание». На высоких частотах воздух в отверстиях не успевает колебаться, поэтому высокочастотные составляющие свободно проходят по трубе. Комбинацией низкочастотного и высокочастотного Ф. а. можно получить полосовой Ф, а., полоса пропускания которого определяется размерами отверстий и резонаторов.

  Ф. а. широко применяется в технике для снижения шума, создаваемого потоком отработанных газов в реактивных двигателях и в двигателях внутреннего сгорания (автомобильный глушитель – пример Ф. а.). В архитектурной акустике они используются для уменьшения передачи шума по вентиляционным каналам и трубам. В этом случае Ф. а. часто применяется в сочетании с облицовкой воздушных каналов и труб звукопоглощающими материалами. Основным свойством Ф. а. – способностью выделять полосу частот из сложного звука – обладают плоскопараллельные пластинки; они называются интерференционными Ф. а. и применяются для выделения звуковых волн, распространяющихся по определённому направлению. Например, пластинка, толщина которой равна целому числу полуволн на заданной частоте, выделит составляющую звукового поля этой частоты, распространяющуюся в нормальном к ней направлении.

  Лит.: Ржевкин С. Н., Курс лекций по теории звука, М., 1960; Тартаковский Б. Д., Ультразвуковые интерференционные фильтры с изменяемыми частотами пропускания, «Акустический журнал», 1957, т. 3, № 2, с. 183–91.

Рис. 2. Схемы высокочастотного акустического фильтра а и его электрического аналога б.

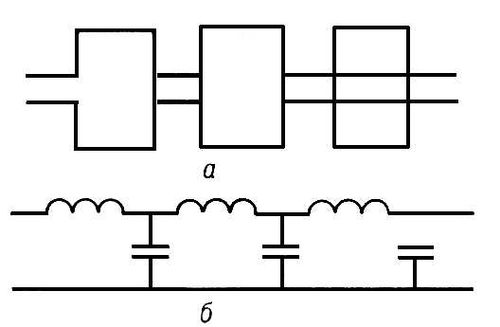

Рис. 1. Схема низкочастотного акустического фильтра а и его электрического аналога б.
