Все элементы М. п. выкладывают из огнеупорных материалов (см. Огнеупоры). В зависимости от характера огнеупорных материалов, из которых выложено рабочее пространство, М. п. делятся на основные и кислые. Для кладки основной М. п. применяют магнезитовый, магнезито-хромитовый, хромомагнезитовый кирпичи, магнезитовый порошок (для наварки пода), для кладки кислой М. п. — динасовый кирпич и кварцевый песок. В нижнем строении печи используются форстеритовый, высокоглинозёмистый, магнезитовый и шамотный кирпичи. Для придания строительной прочности всей конструкции печи кладка крепится металлической арматурой. Узлы и детали М. п., работающие в условиях высоких температур, постоянно охлаждаются.
М. п. бывают двух типов — стационарные и качающиеся. Большинство М. п. стационарные. Качающиеся М. п. обычно применяются для переработки фосфористых чугунов, так как при этом требуется несколько раз «скачивать» богатый фосфором шлак, что легче осуществлять на качающихся печах. М. п. могут отапливаться жидким (мазутом) или газообразным (природный, смешанный, генераторный газ) топливом. Смешанный газ (коксовый и доменный) и генераторный газ, обладающие недостаточной теплотой сгорания, перед поступлением в рабочее пространство подогреваются в регенераторах примерно до 1150 °С. Природный газ и мазут используются без подогрева. Кислород, служащий для интенсификации горения топлива, вводится через фурмы, помещенные в головках печи, а подаваемый для продувки ванны — через фурмы, опускаемые в отверстия в своде. Некоторое количество топлива может поступать вместе с кислородом в рабочее пространство печи с помощью топливо-кислородных горелок, также опускаемых через свод. Печи, отапливаемые низкокалорийными видами газообразного топлива, имеют две пары шлаковиков и две пары регенераторов (для подогрева газа и подогрева воздуха), располагаемых попарно соответственно под каждой головкой печи; отапливаемые мазутом или природным газом имеют под каждой головкой по одному шлаковику и одному регенератору — только для подогрева воздуха. Несмотря на наличие регенераторов, отходящие газы перед дымовой трубой имеют температуру 400—800 °С. Для утилизации этого тепла за М. п. устанавливают котлы-утилизаторы. Печи оборудованы контрольно-измерительной аппаратурой, позволяющей не только контролировать их работу, но и автоматически поддерживать заданный тепловой режим в различные периоды плавки.
Использование кислорода для интенсификации работы М. п. приводит к постепенному уменьшению роли регенераторов. В связи с этим в 60-х годах 20 века на ряде металлургических заводов были пущены в эксплуатацию так называемые двухванные печи, вообще не имеющие регенераторов.
Основные показатели, характеризующие работу М. п., — её производительность (годовая, часовая и съём стали с 1 м2 площади пода в сутки) и расход топлива. Годовая производительность наиболее полно характеризует работу печи, так как позволяет учесть все простои — горячие (без прекращения подачи топлива) и холодные (с отключением топлива) и объективно сравнивать работу однотипных печей. Производительность крупных М. п. превышает 0,5 млн. т стали в год. Съём стали с 1 м2 площади пода позволяет сравнивать работу печей разной ёмкости в различных условиях. Обычно съём стали составляет 12—13 т/м2. В СССР достигнуты наиболее высокие в мире технико-экономические показатели работы М. п.
Лит. см. при статье Мартеновское производство.
И. Б. Поляк.

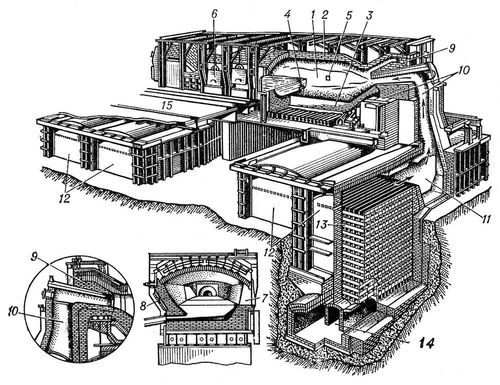

Устройство мартеновской печи: 1 — рабочее пространство; 2 — свод; 3 — подина; 4 — сталевыпускное отверстие; 5 — отверстие для спуска шлака; 6 — завалочные окна; 7 — передняя стенка; 8 — задняя стенка; 9 — головки; 10 — вертикальные каналы; 11 — шлаковик; 12 — регенераторы: 13 — насадка регенераторов; 14 — борова; 15 — рабочая площадка.
Мартеновская сталь
Марте'новская сталь, сталь, выплавляемая в мартеновских печах. См. Сталь.
Мартеновский чугун
Марте'новский чугу'н, чугун, предназначенный для передела в сталь в мартеновских печах. См. Передельный чугун.
Мартеновское производство
Марте'новское произво'дство, производство в мартеновских печах металлургических или машиностроительных заводов литой стали заданного химического состава. Сталь получается путём окислительной плавки загруженных в печь железосодержащих материалов — чугуна, стального лома, железной руды и флюсов в результате сложных физико-химических процессов взаимодействия между металлом, шлаком и газовой средой печи. М. п. наряду с другими видами производства стали (см. Кислородно-конвертерный процесс, Электросталеплавильное производство) — второе звено в общем производственном цикле чёрной металлургии; два других основных звена — выплавка чугуна в доменных печах и прокатка стальных слитков или заготовок.
Благодаря преимуществам, которыми мартеновский процесс отличался от других способов массового получения стали (большая гибкость и возможность применять его при любых масштабах производства; менее строгие требования к исходным материалам; относительная простота контроля и управления ходом плавки; высокое качество и широкий ассортимент выплавляемой стали; сравнительно небольшая стоимость передела), в конце 19 века и 1-й половины 20 века он был основным сталеплавильным процессом (в 1940—55 этим способом изготовлялось около 80 % производимой в мире стали). Однако в связи с бурным развитием в 60-х годах 20 века кислородно-конвертерного производства строительство мартеновских цехов практически прекратилось; относительная доля мартеновской стали непрерывно уменьшается. В 1970 в мартеновских печах выплавлено в мире ~240 млн. т стали (~40 %), в СССР — 84 млн. т (~72 %). М. п. — основной потребитель стального лома (около 50 %).
Историческая справка. Идеи организации передела железного лома и чугуна в сталь на поду пламенной печи высказывались неоднократно. Наибольший вклад в создание М. п. принадлежит Ф. Сименсу (Германия), предложившему в 1856 использовать принцип регенерации тепла отходящих газов для повышения температуры в рабочем пространстве плавильных печей, и П. Мартену (Франция), которому в 1864 удалось построить и ввести в эксплуатацию первую регенеративную отражательную печь для плавки литой стали. В России первая мартеновская печь ёмкостью 2,5 т была пущена А. А. Износковым на Сормовском заводе (ныне завод «Красное Сормово» в Горьком) в 1870. Вначале мартеновские печи имели кислый под. Широкое распространение М. п. получило после создания печей с основным подом (в 1879—1880 во Франции на заводах Крёзо и Тернуар, в 1881 в России на Александровском заводе в Петербурге). В 1894 русские металлурги братья А. М. и Ю. М. Горяиновы разработали технологию мартеновской плавки на жидком чугуне и успешно применили её на Александровском заводе в Екатеринославе (ныне завод имени Петровского в Днепропетровске). Во Франции, России и других странах процесс получил название «мартеновского», в Германии — «сименс-мартеновского», в США — «Open hearth process» (то есть процесс на открытом поду).
Для развития М. п. характерны 3 периода: в первом (до начала 20 века) плавку вели в печах небольшой ёмкости (до 70 т), которые отапливались генераторным газом, тяга была естественной (дымовая труба); второй период (1-я половина 20 века) характеризуется переходом на коксодоменный газ, принудительной подачей воздуха (вентиляторы), автоматизацией теплового режима печи, установкой котлов-утилизаторов, строительством печей ёмкостью 185—250 т, затем 370—500 т; для начавшегося в 50-х годах 20 века третьего периода характерны интенсификация процесса кислородом, переход на топливо с высокой теплотой сгорания (главным образом природный газ), строительство новых цехов с агрегатами ёмкостью 600—900 т, создание печей нового типа. Наибольших масштабов М. п. достигло в СССР и США. В СССР работают (1974) крупнейшие в мире печи ёмкостью 900 т. Существенный вклад в развитие теории и практики М. п. внесли советские учёные-металлурги В. Е. Грум-Гржимайло, А. А. Байков, М. А. Павлов, М. М. Карнаухов, Н. Н. Доброхотов, В. И. Тыжнов, К. Г. Трубин и другие.
