Электроэнергии качество

Электроэне'ргии ка'чество, совокупность свойств энергии электрического тока, определяющих режим работы электроприёмников (электродвигателей, нагревательных установок, осветительных приборов, радиоэлектронных устройств и др.). Показателями Э. к. являются: для сетей однофазного переменного тока — отклонение частоты и напряжения, колебания частоты и напряжения, несинусоидальность формы кривой напряжения; для сетей трёхфазного переменного тока — то же, что и для сетей однофазного тока, а также несимметрия фазных напряжений основной частоты (фазные напряжения не равны между собой и сдвиг по фазе отличен от 120°); для сетей постоянного тока — отклонение напряжения, колебания напряжения и коэффициент пульсации напряжения (отношение амплитуды переменной составляющей к выпрямленному напряжению). Отклонение частоты — разность между номинальным и фактическим значениями основной частоты, усреднённая за 10 мин; в нормальном режиме допускается отклонение частоты в пределах ±0,1 гц, иногда разрешается временное отклонение частоты до ±0,2 гц. Колебания частоты — разность между наибольшим и наименьшим значениями основной частоты при скорости изменения её не менее 0,2 гц/сек; в нормальных условиях колебания частоты не должны превышать 0,2 гц сверх указанных выше допустимых отклонений. Отклонение напряжения — разность между номинальным и фактическим (для данной сети) значениями напряжения, возникающая при сравнительно медленном изменении режима работы, когда скорость изменения напряжения менее 1% в сек. Колебания напряжения — разность между наибольшим и наименьшим действующими значениями напряжения в сети, возникающая при достаточно быстром изменении режима работы, когда скорость изменения не менее 1% в сек. Несинусоидальность формы кривой напряжения (несоответствие форме кривой гармонического колебания) длительно допускается на зажимах электроприёмника при условии, что действующее значение всех высших гармоник не превышает 5% действующего значения напряжения основной частоты.

  Э. к. может меняться в зависимости от времени суток, погодных и климатических условий, изменения нагрузки энергосистемы, возникновения аварийных режимов в сети и т. д. Снижение Э. к. может привести к заметным изменениям режимов работы электроприёмников и в результате — к уменьшению производительности рабочих механизмов, ухудшению качества продукции, сокращению срока службы электрооборудования, повышению вероятности аварий и т. д. В реальных условиях поддержание показателей Э. к. в заданных пределах наиболее эффективно обеспечивается автоматическим регулированием напряжения и автоматическим регулированием частоты.

  Лит.: Электротехнический справочник, 4 изд., т. 2, кн. 1, М., 1972.

Электроэнергия

Электроэне'ргия, термин, широко распространённый в технике и в быту для определения количества энергии, отдаваемой электростанцией в электрическую сеть или получаемой из сети потребителем. Мера Э. — киловатт-час.

Электроэнцефалография

Электроэнцефалогра'фия (от электро..., греч. enkephalos — головной мозг и ...графия), метод исследования деятельности головного мозга животных и человека; основан на суммарной регистрации биоэлектрической активности отдельных зон, областей, долей мозга. Э. применяется в современной нейрофизиологии, а также в нейропатологии и психиатрии.

  Мозг, как и многие другие ткани и органы, в состоянии деятельности представляет собой источник эдс. Однако электрическая активность мозга мала и выражается в миллионных долях вольта; её можно зарегистрировать лишь при помощи специальных высокочувствительных приборов и усилителей, называется электроэнцефалографами. Практически Э. осуществляется наложением на поверхность черепа металлических пластинок (электродов), которые соединяют проводами со входом аппарата. На выходе его получается графическое изображение колебаний разности биоэлектрических потенциалов живого мозга, называемое электроэнцефалограммой (ЭЭГ). ЭЭГ отражает как морфологические особенности сложных мозговых структур, так и динамику их функционирования, т. е. синаптические процессы, развивающиеся на теле и дендритах нейронов коры головного мозга. ЭЭГ — сложная кривая, состоящая из волн различных частот (периодов) с меняющимися фазовыми отношениями и разными амплитудами. В зависимости от амплитуды и частоты на ЭЭГ различают волны, обозначаемые греческими буквами «альфа», «бета», «дельта» и др. У здорового человека могут различаться ЭЭГ в зависимости от физиологического состояния (сон и бодрствование, восприятие зрительных или слуховых сигналов, разнообразные эмоции и т. п.). ЭЭГ здорового взрослого человека, находящегося в состоянии относит, покоя, обнаруживает два основных типа ритмов: a-ритм, характеризующийся частотой колебаний в 8—13 гц с амплитудой 25—55 мкв, и b-ритм, проявляющийся частотой в 14—30 гц с амплитудой 15—20 мкв (рис., а). При различных заболеваниях мозга возникают более или менее грубые нарушения нормальной картины ЭЭГ (рис., б), по которым можно определить тяжесть и локализацию поражения, например выявить область расположения опухоли или кровоизлияния. Запись ЭЭГ во время операции помогает следить за состоянием больного и строго регулировать глубину наркоза. Всё большее значение для клиники приобретает регистрация электрической активности глубоких отделов мозга — электросубкортикография, которая осуществляется как во время нейрохирургических операций, так и через вживленные в мозг на длительный срок электроды. Телеэлектроэнцефалография позволяет регистрировать электрическую активность головного мозга на расстоянии. Математические, количественные приёмы описания записей ЭЭГ, спектральный, корреляционный и другие методы статистического анализа, составление топографических карт потенциальных полей мозга уточняют простую визуальную оценку ЭЭГ и дают возможность извлечения из ЭЭГ новой, ранее скрытой для исследователя информации. Точный автоматический анализ ЭЭГ при помощи ЭВМ открывает новые перспективные возможности перед Э.

  Лит.: Кратин Ю. Г., Гусельников В. И., Техника и методики электроэнцефалографии, 2 изд., Л., 1971; Жирмунская Е. А., Биоэлектрическая активность здорового и больного мозга человека, в кн.: Клиническая нейрофизиология, Л., 1972 (Руководство по физиологии); Егорова И. С., Электроэнцефалография, М., 1973; Клиническая электроэнцефалография, М., 1973; Методы клинической нейрофизиологии, Л., 1977.

  Е. А. Жирмунская.

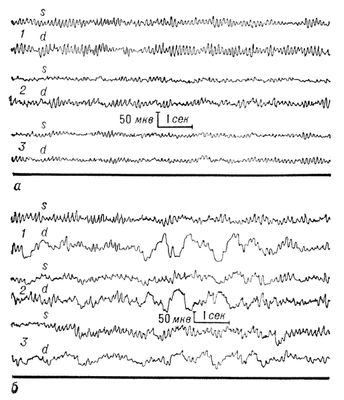

Электроэнцефалограмма: 1 — затылочно—височное, 2 — височно—лобное, 3 — лобно—теменное отведения; s — левое и d — правое полушария; а — записана у здорового человека (хорошо выражен альфа-ритм), б — записана у больного человека после мозгового инсульта (фокус патологической активности выражен высоко-амплитудными дельта-волнами в правой височной области).
