Гидравлическая передача

Гидравли'ческая переда'ча, устройство, в котором механическая энергия и движение с заданными усилиями (крутящими моментами) и скоростью (частотой вращения) передаются и преобразуются с помощью жидкости. Г. п. применяются на теплоходах, тепловозах, автомобилях, самолётах, в станках и машинах-орудиях, в приводах строительно-дорожных машин, компрессоров, вентиляторов, насосов и др. По принципу действия Г. п. разделяются на 2 основные группы: объёмные и гидродинамические. В зависимости от назначения различают Г. п. для преобразования или передачи механической энергии (гидросиловые передачи) и для преобразования движения с целью автоматизации управления. Г. п. может быть объединена с зубчатой передачей так, что движение будет передаваться от ведущего вала либо гидропередачей, либо зубчатой передачей, либо обеими одновременно. Такие Г. п., называемые гидромеханическими, передают большие мощности и достигают больших, чем это возможно в обычных Г. п., пределов регулирования.

  Г. п. обладает гибкостью и износоустойчивостью, она легко регулируется, предохраняет механизмы от перегрузки и поэтому применяется во многих современных машинах (см. Гидропривод машин).

Гидравлическая турбина

Гидравли'ческая турби'на, см. Гидротурбина.

Гидравлические жидкости

Гидравли'ческие жи'дкости, жидкости, применяемые в машинах и механизмах для передачи усилий (см. Гидравлическая передача, Гидравлический двигатель, Гидродинамическая передача и Гидропередача объёмная). Г. ж. должны обладать высокой стабильностью против окисления, малой вспениваемостью, инертностью к материалам деталей гидросистемы, пологой кривой вязкости, низкой температурой застывания и высокой температурой вспышки. Нефтехимическая промышленность выпускает более 20 сортов минеральных масел, используемых в гидравлических системах (см. табл.).

  В ряде случаев в качестве Г. ж. применяют некоторые индустриальные и моторные масла. Большинство Г. ж. содержит антиокислительные, антипенные и др. присадки.

  Свойства некоторых гидравлических жидкостей

Жидкости 2заствсп Масло гидравлич. для автоматич. линий металлорежущих станков -6 —10 190 Масло для прессов -7 -15 200 Масло для гидравлич. передач тепловозов ГТ—50 -6 -28 165 Масло для гидросистем автомобилей: гидромеханич. трансмиссий -6 -45 160 гидротрансформаторов и автоматич. коробок -6 -40 175 гидроусилителя руля -6 -45 163 Масло для высоконагруженных механизмов (ЭШ) -6 -50 150 Жидкость амортизаторная (АЖ-12Т) -6 -55 165 Жидкость гидротормозная (масло ГТН) -7 -63 92 Спирто-глицериновые жидкости: СГ -6 -50 28 СВГ -6 -60 28 СВГ-2 -6 -50 30 Спирто-касторовые жидкости: ЭСК -6 -25 12 БСК -6 -25 14

* При 100°C.

  Лит.: Нефтепродукты. Справочник, под ред. Б. В. Лосикова, М., 1966; Моторные и реактивные масла и жидкости, под ред. К. К. Папок и Е. Г. Семенидо, 4 изд., [М., 1964].

  Н. Г. Пучков.

Гидравлический двигатель

Гидравли'ческий дви'гатель, машина, преобразующая энергию потока жидкости в механическую энергию ведомого звена (вала, штока). По принципу действия различают Г. д., в которых ведомое звено перемещается вследствие изменения момента количества движения потока жидкости (гидротурбина, водяное колесо), и объёмные Г. д., действующие от гидростатического напора в результате наполнения жидкостью рабочих камер и перемещения вытеснителей (под вытеснителем понимается рабочий орган, непосредственно совершающий работу в результате действия на него давления жидкости, выполненный в виде поршня, пластины, зуба шестерни и т.п.). В Г. д. первого типа ведомое звено совершает только вращательное движение. В объёмных Г. д. ведомое звено может совершать как ограниченное возвратно-поступательное или возвратно-поворотное движение (гидроцилиндры), так и неограниченное вращательное движение (гидромоторы). Гидроцилиндры подразделяются на силовые и моментные; в силовом гидроцилиндре (рис. 1) шток, связанный с поршнем, совершает прямолинейное возвратно-поступательное движение относительно цилиндра: в моментном гидроцилиндре, называемом также квадрантом (рис. 2), вал совершает возвратно-поворотное движение относительно корпуса на угол, меньший 360°.

  Гидромоторы разделяются на поршневые, в которых рабочие камеры неподвижны, а вытеснители совершают только возвратно-поступательное движение, и роторные. В роторных гидромоторах рабочие камеры перемещаются, а вытеснители совершают вращательное движение, которое может сочетаться с возвратно-поступательное (кулисные гидромоторы). В зависимости от формы вытеснителей кулисные гидромоторы подразделяют на пластинчатые и роторно-поршневые (радиальные и аксиальные). Наиболее распространены аксиальные роторно-поршневые (рис. 3), в которых давление рабочей жидкости на поршень создаёт на наклонной шайбе реактивное усилие, приводящее во вращение вал. Объёмные Г. д. применяют в гидроприводе машин. Давление рабочей жидкости достигает 35 Мн/м2 (350 кгс/см2). Гидромоторы изготовляют мощностью до 3000 квт.

  Лит.: Объёмные гидравлические приводы, М., 1969.

  И. З. Зайченко.

Рис. 3. Аксиальный роторно-поршневой гидромотор: 1 — корпус; 2 — вал; 3 — ротор; 4 — поршень; 5 — распределительный диск; 6 — наклонная шайба; 7 — толкатель.

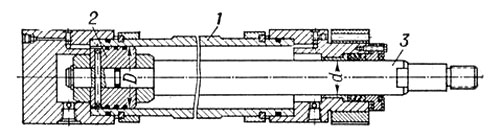

Рис. 1. Силовой гидроцилиндр: 1 — цилиндр; 2 — поршень; 3 — шток.

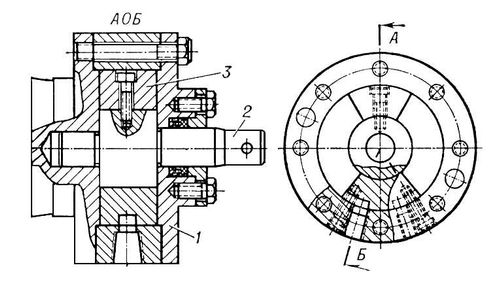

Рис. 2. Моментный гидроцилиндр: 1 — корпус; 2 — вал; 3 — лопасть.
