Погружной насос

Погружно'й насо'с , насос , преимущественно вертикального типа, устанавливаемый в буровых скважинах, шахтных колодцах, технологических ёмкостях ниже уровня подаваемой жидкости, что обеспечивает подъём жидкости с большой глубины, охлаждение узлов насоса и в ряде случаев подъём жидкости с растворённым в ней газом.

  Различают штанговые и бесштанговые П. н. В штанговых П. н. привод осуществляется от автономного двигателя, находящегося над поверхностью жидкости, через механическую связь (штангу). Бесштанговые П. н. выполняются в одном агрегате с двигателем. Привод бесштанговых П. н. осуществляется главным образом от электрических двигателей, реже — от гидравлических. Каналом для подвода энергии к двигателям, также погруженным ниже уровня жидкости, служит спущенный в скважину специальный электрический кабель.

  Погружной насосный агрегат , состоящий из многоступенчатого центробежного насоса и электродвигателя, впервые был разработан в России А. С. Арутюновым в начале 20 в., бесштанговый П. н. с гидроприводом предложен в СССР в 30-е гг. М. И. Марцишевским. Промышленное применение получили штанговые поршневые, бесштанговые центробежные, одновинтовые, диафрагменные с электрическим приводом и поршневые П. н., главным образом с гидравлическим приводом. П. н. конструируют с небольшими (по диаметру) габаритами (63—400 мм ), что позволяет эксплуатировать их в скважинах с малым поперечным сечением. Длина мощных насосных агрегатов может достигать нескольких десятков м, а производительность — 1000 м3 /ч, напор — до 4500 м.

  Области применения П. н.: добыча нефти (см. Глубиннонасосная эксплуатация ), с.-х. и промышленное водоснабжение. В СССР наибольшее распространение получили центробежные погружные электронасосы для добычи нефти и для водоподъёма. За рубежом применяют также поршневые П. н. с гидравлическим приводом.

  Лит.: Богданов А. А., Погружные центробежные электронасосы для добычи нефти, М., 1968; Балденко Д. Ф., Бидман М. Г., Одновинтовые насосы в СССР и за рубежом, М., 1972; Казак А. С., Росин И. И., Чичеров Л. Г., Погружные бесштанговые насосы для добычи нефти, М., 1973.

  Д. Ф. Балденко

Погрузочная машина

Погру'зочная маши'на , то же, что погрузчик .

Погрузочная машина (горная)

Погру'зочная маши'на горная, предназначена для погрузки полезных ископаемых и породы в транспортные средства в подземных условиях. Получили распространение в забоях при проведении горных выработок и при добычных работах. П. м. различают по способу захвата насыпного груза, типу рабочего органа, способу передачи груза в транспортные средства.

Технические характеристики некоторых погрузочных машин, изготовляемых в СССР

Модель Рабочий орган м3 /минмм Ход машины , т дли- на ши- рина высота макс. транс- портная ППН-1c м3 0,8 2270 1320 2250 1600 Рельсо- вый 3,5 ППН-2 м3 1,0 2250 1320 2350 1600 То же 4,7 ППМ-4 То же 1,1 7430 1400 2250 1725 » 9,0 ППН-2г » 1,0 2600 1450 2550 1600 Гусенич- ный 4,8 ППН-4г м3 2,0 3800 2000 3000 2000 То же 1,3 2ПНБ-2 Нагреба- ющие лапы 2,0 7800 1400 2600 1460 » 11,8 ПНБ-3к То же 3,0 8500 2000 2800 1900 » 29,6

При нижнем захвате материал зачерпывается ковшом (рис. ), который при опрокидывании назад разгружается в транспортные средства (машины с прямой погрузкой), высыпается на передаточный конвейер (машины со ступенчатой погрузкой), разгружается опрокидыванием вперёд или в сторону. Боковой захват осуществляется погрузочным органом, представляющим собой наклонную приёмную платформу с парными нагребающими рычагами-лапами или с двумя барами и цепями с консольными скребками; верхний захват — гребком, смонтированным на рукояти, который опускается на горную массу и нагребает её на передаточный конвейер.

  П. м. имеют колёсно-рельсовый, гусеничный и пневмошинный ход; пневматический, электрический и электрогидравлический или автономный дизельный привод, снабженный газоочистительной аппаратурой. Конструкции некоторых П. м. предусматривают возможность установки на них съёмного оборудования (манипуляторов с перфораторами для бурения шпуров, малогабаритных лебёдок для такелажных работ и др.).

  При добычных работах П. м. используются в комплексе с самоходным забойным оборудованием на пневмоколёсном ходу. В забойный комплекс, кроме П. м., входят буровые каретки, вагоны и самосвалы, бульдозеры, зарядчики шпуров и вспомогательные машины (для установки анкерной крепи, оборки кровли, подвоза оборудования, материалов и людей).

  Характеристики некоторых моделей П. м., изготавливаемых в СССР, приведены в табл.

  Зарубежные фирмы «Эймко» (США), «Атлас-Копко» (Швеция), «Зальцгиттер» (ФРГ) и др. изготавливают П. м. с ковшами ёмкостью от 0,1 до 1,15 м3 , массой от 1,8 до 25 т с суммарной мощностью двигателей 10—120 квт, производительностью от 0,3 до 6 м3 /мин. Фирмой «Джой» (США) выпускаются машины с парными нагребающими лапами на гусеничном ходу, которые применяют в угольных шахтах и рудниках.

  В СССР разрабатываются новые рабочие органы П. м. (вибрационные, парные нагребающие лапы с верхним расположением), аппаратура для дистанционного и автоматического управления.

  Лит.: Кальницкий Я. Б., Абрамсон Х. И., Родионов Г. В., Подземная механизированная погрузка, М., 1961; Механизация транспортных и погрузочных работ при добыче и складировании горнохимического сырья, М., 1972; Погрузочные, погрузочно-доставочные, транспортные машины и буровое оборудование за рубежом, ч. 1—2, М., 1973.

  М. П. Мочалин.

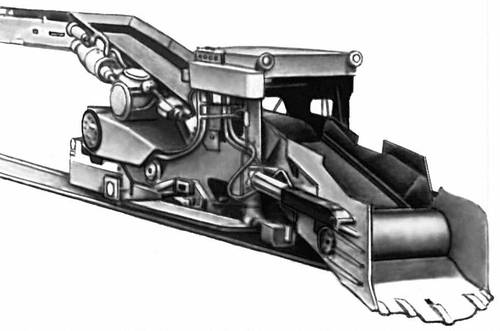

Погрузочные машины. Ковшовая со ступенчатой погрузкой.

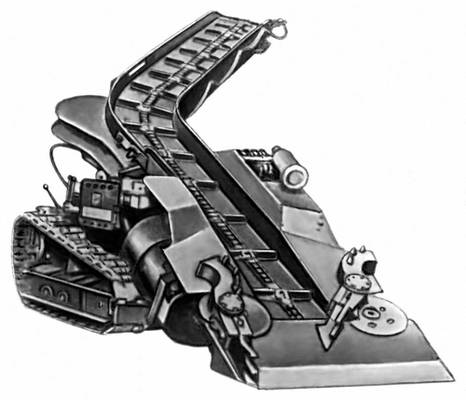

Погрузочные машины. Машина с парными нагребающими лапами.

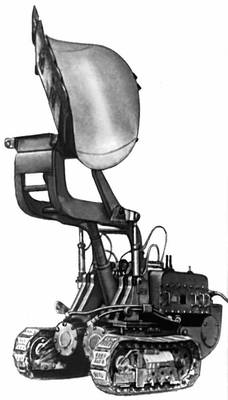

Погрузочные машины. Ковшовая с прямой погрузкой.

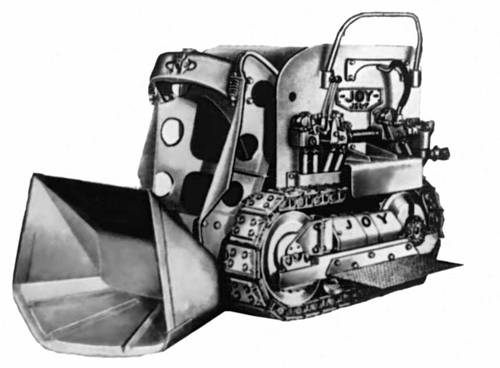

Погрузочные машины. Ковшовая с боковой разгрузкой.
